751 – Zugfederpaar für Hörmann Garagentor

Information über die Montage

Nach dem Kauf, vor der Montage

Benutzen Sie das Hörmann Garagentor nach Möglichkeit nicht, bevor die neuen Federn eingebaut sind. Wenn es sich nicht vermeiden lässt, das Garagentor zu benutzen, tauschen Sie die gebrochene Feder von Hand und mit menschlicher Kraft aus. Wenn Sie einen Garagentoröffner verwenden, um das Garagentor zu bewegen, sollten Sie das Garagentor mit diesem anheben. Es muss auf der Seite stehen, auf der mehr Federn gebrochen sind. Wenn es gleich viele gebrochene Federn gibt, muss es in der Mitte stehen. Heben Sie auch das Gewicht des Tores beim Schließen ein wenig an. Da Sie es nicht genau wie eine gebrochene Feder anheben können, wird der Motor anhalten und es wird sich wieder öffnen. Wenn der Motor im Falle eines Schließens zurückfedert, wird er weniger Kraft aufwenden, um die Kraft der gebrochenen Feder auszugleichen. Wenn der Motor beim Öffnen anhält, müssen Sie mehr Kraft aufwenden, um das Tor anzuheben.

Während der Montage

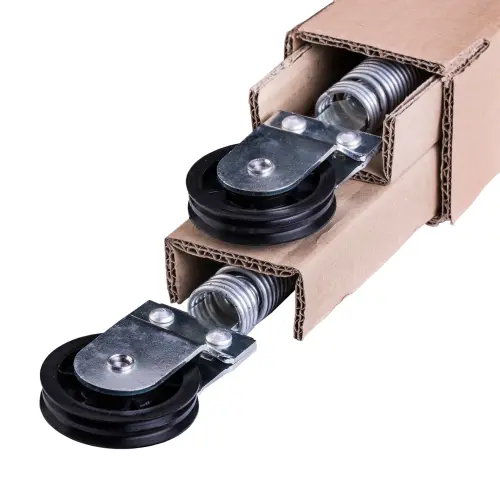

Heben Sie die Verpackung auf, falls Sie das Produkt zurückschicken müssen.
Wenn sich eine Rechnung in der Verpackung befindet, bewahren Sie diese auf, da Sie sie z. B. für Garantiefälle benötigen könnten.

Die neue 751-Feder scheint kürzer zu sein. Es kann von Zeit zu Zeit 1-2 cm Abweichung bei den Federn geben, aber meistens scheint sie deshalb kürzer zu sein, weil die alte Feder sich gedehnt hat und ihre ursprüngliche Form nicht mehr annehmen kann.

Vorsicht! Unfallgefahr!

Ersatzteile für Hörmann Garagentore sollten nur von einem Fachmann ausgetauscht werden. Einbautipps ersetzen nicht die Beratung zur Unfallverhütung. Sie müssen alle Regeln des Fachs kennen und beachten. Sollte einer unserer Tipps gegen eine der Unfallverhütungsvorschriften verstoßen, ignorieren Sie diesen Tipp. Die örtlichen Vorschriften sind die Regel, nicht unsere Tipps.

Montieren Sie die Feder nur bei geöffnetem Tor. Wenn das Tor geschlossen ist, wird die Feder gespannt und ist sehr gefährlich.
Montieren Sie immer nur eine Feder auf einmal. Bauen Sie die neue Feder sofort ein und wiederholen Sie den Vorgang auf der anderen Seite. Entfernen Sie nicht beide Seiten gleichzeitig.

Was benötige ich, um die Feder zu demontieren/zu montieren?
Montieren Sie das Tor nicht allein. Die einzige Aufgabe der anderen Person sollte darin bestehen, darauf zu achten, dass sich das geöffnete Tor nicht auf die Person schließt, die es montiert. Wenn Sie ein motorisiertes Tor haben, öffnen Sie das Tor mit einem Motor und trennen Sie den Motor vom Tor. Lassen Sie das Tor mechanisch mit dem Tormotor verbunden. Auf diese Weise kann das Tor während der Montage gegen Zurückfallen gesichert werden. Vergessen Sie nicht, nach dem Einhängen der Feder die Befestigungsschraube in den Unterteil der Feder zu schrauben.

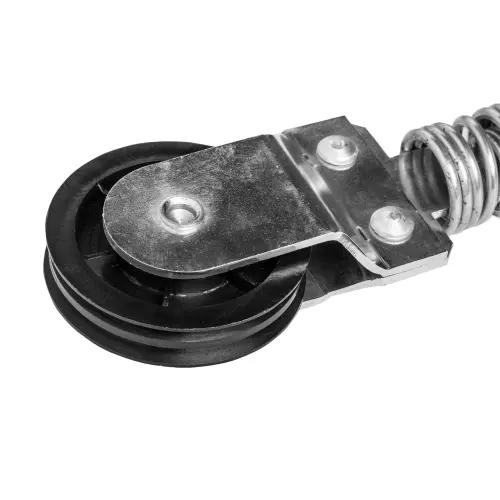

Montage der Hörmann 751-er Feder

Haken Sie die Feder auf beiden Seiten auf gleicher Höhe ein. Sie sollten nicht auf unterschiedlichen Höhen eingehängt werden, da sie das Tor zu einer Seite ziehen und eine Fehlfunktion verursachen würden. Wenn Sie die Enden der Produkte auf beiden Seiten des Tors nicht auf der gleichen Höhe einhängen, verschleißen Sie die Rollen unnötig. Dies führt dazu, dass das Tor schneller kaputt geht.

Die Federspannung sollte überprüft werden, indem der Tormotor vom Tor getrennt wird, so dass Sie das Tor manuell öffnen können. Öffnen Sie das Tor manuell bis zu einer Höhe von etwa 1 Meter. Wenn das Tor unter seinem eigenen Gewicht zu sinken beginnt, spannen Sie die Feder. Wenn sich das Tor zu heben beginnt, schwächen Sie die Feder und hängen Sie sie weiter oben ein. Das Drahtseil sollte immer straff gespannt sein. Auch wenn das Tor vollständig geöffnet ist, muss das Drahtseil immer straff bleiben. Sonst fällt das Drahtseil aus der Laufrolle und bleibt neben der Laufrolle hängen. Das Tor ist dann nicht mehr funktionsfähig.

Die neue 751er Feder ist nicht stärker als die alte 751er Feder, sie sieht nur so aus. Die alte Feder ist geschwächt. Deshalb sieht sie stärker aus. Die neue Feder darf nicht an der gleichen Stelle eingehängt werden wie die alte Feder. Bei breiten und niedrigen Hörmann-Toren kommt es selten vor, dass die Feder in der oberen Position eingehängt wird und trotzdem stark ist. Das liegt daran, dass Sie ein niedriges und schweres Tor haben. Es gibt nichts, was Sie tun können, verwenden Sie es so, dass die Feder ein wenig stark ist, und im Laufe der Zeit wird sie genug schwächer, um das Tor genau richtig zu funktionieren. Das kann auch mit der werksmäßigen Feder passieren, da unsere Feder nicht stärker ist als die werksmäßige Feder.

Nach dem Einbau wird die Ersatzfeder bei den ersten 1-3 Öffnungsvorgängen laut klicken. Dieses Klicken ist völlig normal für den Test Öffnen und Schließen.

Wenn nach 3 Öffnungen immer noch ein Klickgeräusch zu hören ist, fassen Sie die Feder und eine der Scheiben am Ende der Feder und drehen Sie sie ein wenig. Vergewissern Sie sich, dass der Federkopf in der richtigen Position ist und sich während des Betriebs nicht im Tor verfangen kann.

Wenn die Feder nur gelegentlich klickt/schnappt, prüfen Sie, ob die Feder das Garagentor nicht irgendwo berührt.

Nach dem Auswechseln der Federn muss der Garagentorantrieb (Motor) immer neu eingestellt und angelernt werden (unabhängig davon, ob Sie eine Hörmann-Marke oder ein anderes Fabrikat haben), da der Antrieb die Stärke der alten, geschwächten Feder kennt. Und er weiß nicht, dass die Feder ausgetauscht wurde.
Dieser Schritt ist von Tor zu Tor unterschiedlich. Suchen Sie die Beschreibung des Tormotors. Beginnen Sie nicht mit dem Schieben ohne diese Beschreibung. Wenn Sie die Beschreibung Ihres Tormotors im Internet nicht finden können, machen Sie ein Foto des Tormotors und des Datenschilds des Tormotors und senden Sie es uns zu. Unsere Mitarbeiter werden sich bemühen, Ihnen eine entsprechende Anleitung zukommen zu lassen.

Wenn Sie die oben genannten Arbeiten durchgeführt haben, sollten Sie auch einige kleinere Wartungsarbeiten am Tor vornehmen. Überprüfen Sie die Rollen, um sicherzustellen, dass sie sich leicht drehen. Wenn das Tor geschlossen ist, sollten die Rollen nicht unter Spannung stehen. Lösen Sie die Rollen, wenn sie sich nicht manuell drehen lassen.
Sprühen Sie Öl in das Ölloch auf der Achse der Rollen (nur für die Rollen. Die Lagerrolle auf der Feder muss nicht geölt werden).
Ölen Sie die Scharnierlaschen.
Reinigen Sie die Schiene mit einem Tuch. Schmieren Sie die Schiene nicht mit Schmierfett oder anderen Produkten ein!!!
Wenn sich Schmutz in der Schiene befindet, der sich nicht entfernen lässt, verwenden Sie einen Reiniger, der den Schmutz auflöst, aber das Gehäuse nicht angreift. Lesen Sie die Beschreibung des Reinigungsmittels!

Nach der Montage

Wenn Sie die 751-Feder an Ihrem Hörmann-Tor eingestellt haben und sie einwandfrei funktioniert, überprüfen Sie die Federspannung nach 1-2 Monaten, indem Sie sie manuell bewegen. Möglicherweise hat sich die Feder so weit abgeschwächt, dass sie etwas mehr Spannung benötigt. Wiederholen Sie diesen Vorgang einmal im Jahr und stellen Sie die Feder gegebenenfalls nach. Dadurch wird der Torantrieb geschont.

Die Hörmann 751 es-Feder und -Rolle müssen nicht geölt oder gewartet werden. Das Hörmann Garagentor schon. Führen Sie eine regelmäßige Wartung durch.

Wenn Sie das richtige Produkt kaufen, es richtig einbauen und in gutem Zustand halten, kann Ihr Hörmann-Garagentor viele Jahre halten.

Sollten bei der Lieferung, Installation oder Wartung Probleme mit Ihrem Produkt auftreten, informieren Sie uns so schnell wie möglich, und unser technisches Team wird versuchen, Ihnen zu helfen.
Es ist besser, ein Problem zu beheben, wenn es klein ist (und nur geringfügige Anpassungen erfordert), als es zu überstürzen, wenn es groß und kostspielig ist.

Allgemeine Beschreibung über den Federbruch

Wenn Sie einmal einen lauten Knall aus der Garage gehört haben oder sich Ihr Garagentor nicht öffnen lässt, ist wahrscheinlich die Feder gebrochen, die das Tor anhebt.

Um die Feder zu identifizieren, benötigen Sie zunächst die Marke des Tores.
Dies können Sie dem Typenschild auf dem Tor oder dem Text auf der Unterseite des Tores entnehmen.
Manchmal enthält das Typenschild auch die Typennummer oder die Abmessungen der Feder.
Bei Toren der Marke Hörmann ist manchmal die Typennummer angegeben.
Wenn Sie die Typennummer nicht aus der Datentabelle entnehmen können, werden wir uns die Feder ansehen.
Es gibt einige Federmarken (z. B. manchmal für Tore der Marke Hörmann), auf denen die Typennummer angegeben ist.
Die Typennummer ist entweder in ein Ende der Feder eingestanzt oder sie steht auf einem Aufkleber auf der Feder.
(Dies ist häufig bei Toren der Marke Hörmann der Fall.)

Wenn Sie auf dem Typenschild oder auf der Feder keine Typennummer finden, benötigen Sie folgende Informationen über das Tor:

• Abbildung des Typenschildes
• Breite des Tores in Millimetern
• Höhe des Tores in Millimetern.
